概述

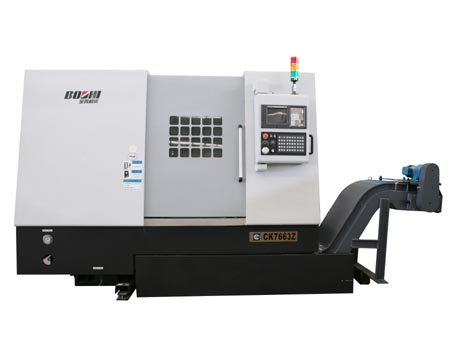

CK7663Z数控车床是高效轴承加工专用数控车床，可实现对轴承内/外套圈从“坯料—磨前”车工序加工，适合于大批量产品的零件加工。其主要有以下特点：
1) 60°整体式斜床身，排屑流畅，X轴、Z轴采用大跨距矩形导轨结构，机床刚性好；
2）高转矩、高刚性主轴结构，工作效率高；
3) 采用排式刀架，换刀迅速；
4) 采用KND国产数控系统及主轴变频结构，满足加工前提下，性价比高。
技术规格：
|
项 目 |
单位 |
参 数 |
|
加工范围 |
加工最大轴承直径/长度 |
mm |
Φ320/200 |
|
最大回转直径 |
mm |
Φ630 |
|
床
头
箱 |
液压卡盘直径 |
mm |
Φ250（10＂） |
|
主轴头型式 |
|
A2-8 |
|
总传动比 |
|
2.55 |
|
主轴轴承直径 (前/后) |
mm |
Φ140/Φ130 |
|
主轴转速 |
r/min |
30-1600 |
|
主电机功率 |
kW |
18.5 |
|
主轴输出扭矩(连续/30min) |
Nm |
470/660 |
|
床
鞍 |
倾斜角度 |
DEG |
60° |
|
移动距离 x/z |
mm |
480/500 |
|
快速移动速度 x/z |
m/min |
12/12 |
|
伺服电机功率 x/z |
kW |
4.7/4.7 |
|
滚珠丝杠直径X导程 x/z |
mm |
Φ40X8/Φ50X8 |
|
刀
架 |
刀位数 |
|
3（据具体工件定） |
|
刀具尺寸（车削/镗孔） |
mm |
32×32/Φ50 |
|
其
它 |
电源 |
kVA |
40 |
|
体积： 长X宽X高 |
mm |
3055X2085X2065 |
|
总重量 |
kg |
6300 |
