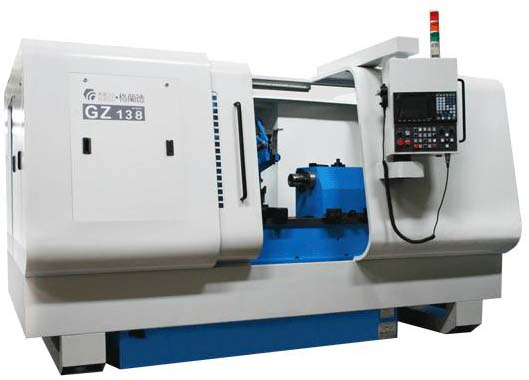

本机床主要适用于粗磨和精磨阀门行业的对称球阀外球面，采用范成法磨削原理。可磨削最大工件球面直径φ320mm，最大球带宽265mm。
机床为两轴数控，数控系统为三菱E60L，Z轴控制拖板的纵向移动，X轴实现砂轮的横向快速移动及进给。机床配置MARPOSS端面定位仪，可以快速准确定位。磨削循环由数控系统控制，操作方便，适用于成批或大批量生产车间使用。
工件回转、砂轮回转均采用交流变频调速，砂轮主轴转速范围3200～4000rpm，砂轮线速度为27～45m/s。
|
技 术 规 格 |
|
最大磨削球径 |
mm |
φ320 |
|
最小磨削球径 |
mm |
φ150 |
|
最大磨削球面带宽 |
mm |
265 |
|
最小磨削球面带宽 |
mm |
120 |
|
头
架 |
运动参数 |
工件转速 |
rpm |
30～150（无级调速） |
|
结构参数 |
头架顶尖锥柄 |
莫氏 |
6号 |
|
机床 |
结构
参数 |
机床中心高 |
mm |
270 |
|
机床中心距
床身地面 |
mm |
1200 |
|
尾
架 |
结构
参数 |
尾架顶尖锥柄 |
莫氏 |
6号 |
|
尾架顶尖伸缩量 |
mm |
70或100 |
|
砂
轮
架 |
运动
参数 |
砂轮主轴转速范围 |
rpm |
3230～4000 |
|
砂轮线速度 |
m/s |
27～45 |
|
砂轮架纵向最大移动量 |
mm |
700 |
|
砂轮架横向最大移动量 |
mm |
284 |
|
拖板纵向最大移动速度 |
m/min |
5 |
|
拖板纵向最小移动速度 |
mm/min |
0.05 |
|
砂轮架横向最大移动速度 |
m/min |
5 |
|
砂条尺寸 |
mm |
25×25×100 |
|
电机总功率 |
KW |
约36.15 |
|
机床外形尺寸 |
mm |
3613×2813×2196 |
|
包装箱尺寸 |
1号箱 |
mm |
5400×3070×2570 |
|
2号箱 |
mm |
2800×1370×1200 |
|
机床净重 |
kg |
7000 |
|
机床毛重 |
kg |
8500 |
